복합 소재 금형


자동차 경량화 실현을 위해 자동차 관련 고객사와 한국탄소융합기술원과 협업해 신공법, 신소재 등을 활용한 금형개발

- TECHNOLOGY

HP_RTM (High Pressure Resin Transfer Molding)
PCM (Propreg Compression Molding)
BMC 공법 (Bulk Molding Compound)
SMC 공법 (Sheet Molding Compound)
DDF FILM INSERT 공법
WCM (Wet Compression Molding)

- 자동차 경량화 부품 활용(LIGHT WEIGHT ITEM)

- CFRP 개발 ITEM

복합 소재 금형 제작

- HP_RTM(High Pressure Resin Transfer Molding)

OUT LINE CONTENT

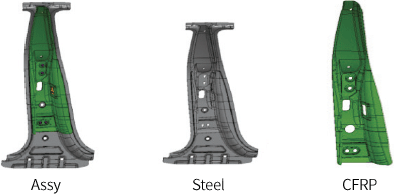

제품개요 제품명 : B-Pillar
제품 Size : (T)238X861X324
제품 두께 : 3mm
제작공법 HP_RTM (I_RTM/C_RTM/S_RTM 가능한 공법 적용), 섬유 투입 - 금형 Closing & Pressing - 진공 - 수지투입 - 경화 - 추출


- CFRP Insert 사출

OUT LINE CONTENT
제품개요 제품명 : Slim Seat
제품 Size : (T)187X636X497
Resin : PA6+GF35%
제작공법 CFRP Forming 부품 인서트 금형 (스탈_CFRP) / 냉각방식 : 3D 곡면 Steam


- PCM / C_RTM / WCM 공법

OUT LINE CONTENT
제품개요 제품명 : Center Tunnelt
제품 Size : (T)94.2X782.1X218.2
Resin : 각사별 / 섬유 프리컷(조건 Test)
제품 두께 : 1.8mm(St: 1,538g Cf:621g)
제작공법
금형 이미지


- HOT PRESS CFRP OPERATION
